솔리드 웍스 판금 하기

솔리드 웍스 판금 하기





직사각형 그리기





밑선 보조선으로 변경

\베이스 플랜지 / 탭









돌출길이 100

게이지 테이블 사용 -

게이지 선택

반대방향 - 판금 외각이 200치수가 됨

                  판두께가 10일때 반대방향 체크 안하면 전체 치수는 220이 됨

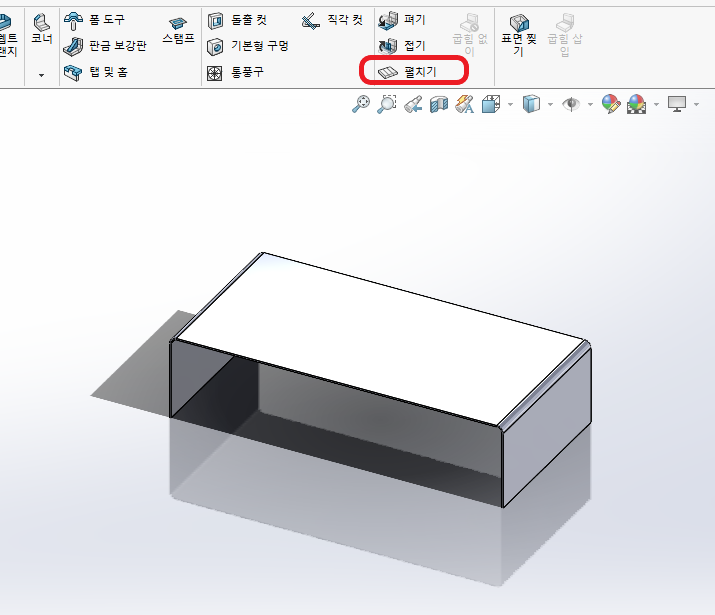

펼치기   클릭해서 전개도 볼수 있습













판금의 피쳐편집으로 속성 편집하기











모서리 플랜지...

모서리 선택후

방향 선택

갭 입력

플랜지 위치 선택





플랜지 프로파일 편집

클릭으로

프랜지 위치 크기 편집





지능형 치수로... 편집후  마침
