솔리드 웍스 판금 하기
직사각형 그리기
밑선 보조선으로 변경
\베이스 플랜지 / 탭
돌출길이 100
게이지 테이블 사용 -
게이지 선택
반대방향 - 판금 외각이 200치수가 됨
판두께가 10일때 반대방향 체크 안하면 전체 치수는 220이 됨

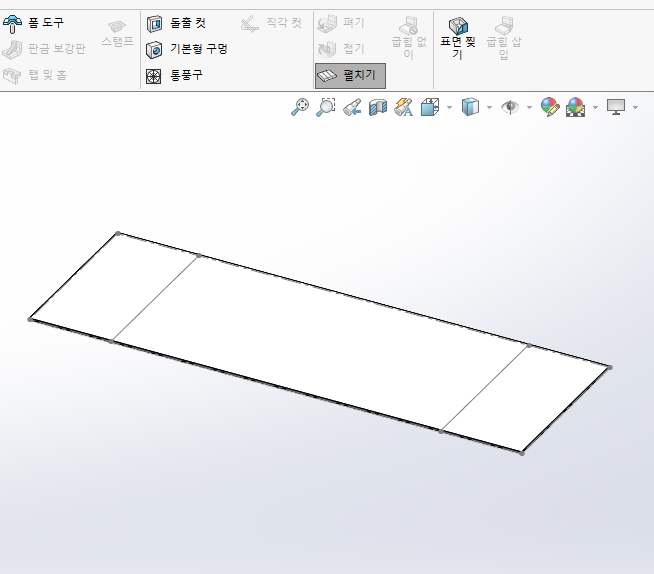

펼치기 클릭해서 전개도 볼수 있습
판금의 피쳐편집으로 속성 편집하기

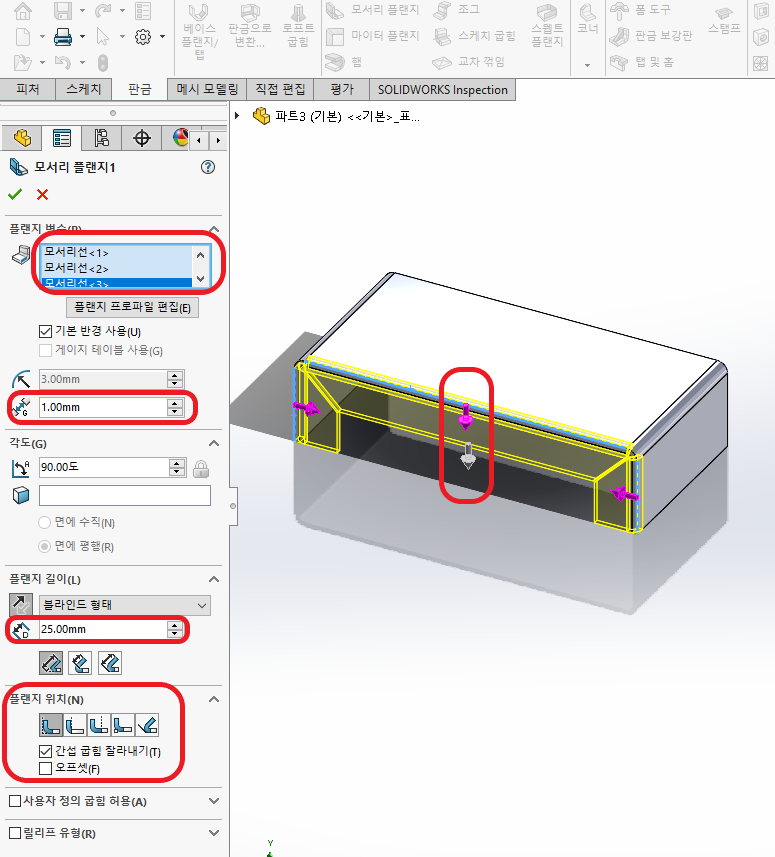

모서리 플랜지...
모서리 선택후
방향 선택
갭 입력
플랜지 위치 선택
플랜지 프로파일 편집
클릭으로
프랜지 위치 크기 편집
지능형 치수로... 편집후 마침
