인벤터-스퍼기어 그리기 설계 가속기

스퍼기어 그리기 설계 가속기







새로만들기 - 조립품

설계 /  스퍼기어

조립품 저장하면 "스퍼기어 구성요소 생성기"  화면이 뜸니다.

설계 안내서 : 전체 단위 정정

원하는 기어비 : 1

모듈 : 2  < -- 시험볼때 주어짐

중심거리 :  잇수 * 모듈 <-- 시험볼때 주어짐

기어1  : 구성요서

톱니 수 : 46 <-- 주어짐

이나비 :  자로 측정

압력각 : 20

기어2 : 모형 없음  -- 이단 스퍼기어일때는 구성요소로 함..





계산

확인

생성

스퍼기어  ipt 파일을 열어서 편집..

조명은 뷰에서 조정

작업전

"부품으 끝"을 클릭 드레그 하여

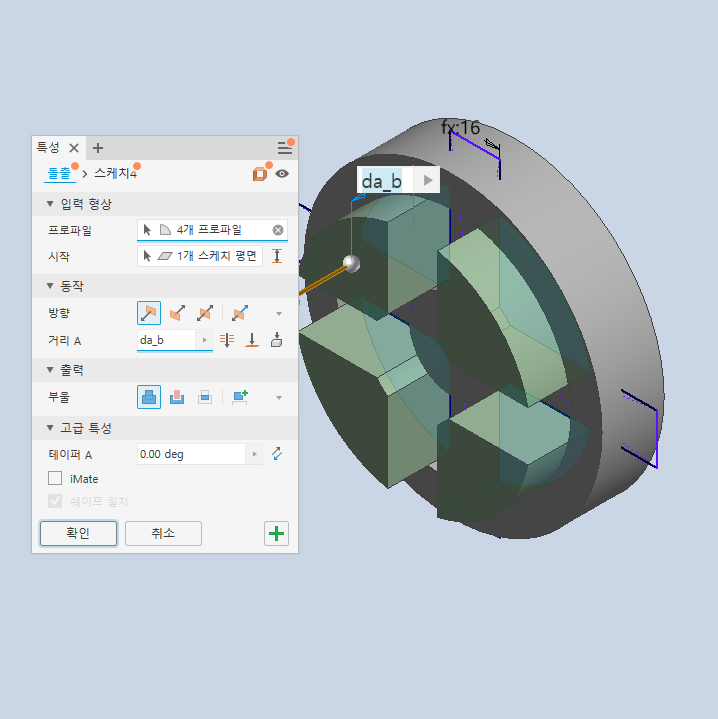

돌출   밑으로 옮기기..

매끄러운 상태에서 작업이 편함.. 톱니가 있으면 복잡 해요.
