인벤터 도면틀 표제란 만들기..

인벤터 도면틀 표제란 만들기..





경계 .. 새 경계 정의











시트 편집에서 A2로 설정 한거라 그 크기로 편집화면이 나옴니다.









2점 사각형 선택후 테두리에 사각형 그리기













그리고 간격 띄우기로 10 오프셋 합니다.









스케치 마무리나  화면에 우클릭후 경계 저장 합니다.









도면에서 가장 외각선은 출력되면 안돼므로  경계 편집 선택후..









테두리선 선택후 ( 선택시 쉬프트 누르고 계속 선택할수 있씁니다.)   "스케치만" 으로 해줍니다.

스케치만 하면 경계 편집에서는 보이지만  도면 작업에서는 안보입닌다. 출력해도 안나오고요.









시험 볼때 왼쪽 위 성명란 작성입니다.









사선은 텍스트 중앙 정렬용 보조선으로 스케치만으로 작성하였습니다.











표제란은  "제목블록" 에서 작성합니다.









제목 블록에서 전에 편집한거 오픈후  다른이름(3D) 저장후 편집하시면 편합니다.

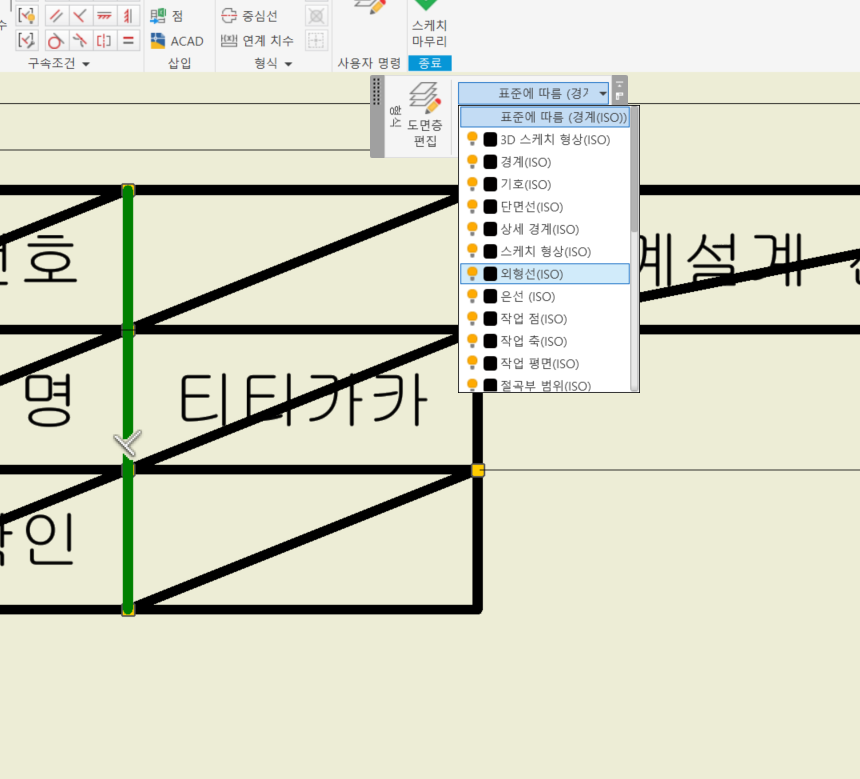

선 두께 조정하기.
